Этапы монтажа и пусконаладочных работ

Монтаж форсуночной системы увлажнения состоит из двух основных этапов: чернового монтажа и финального монтажа с пусконаладочными работами. Такое разделение позволяет правильно интегрировать систему в объект, выполнить все необходимые проверки и сохранить эстетичный вид готового интерьера.

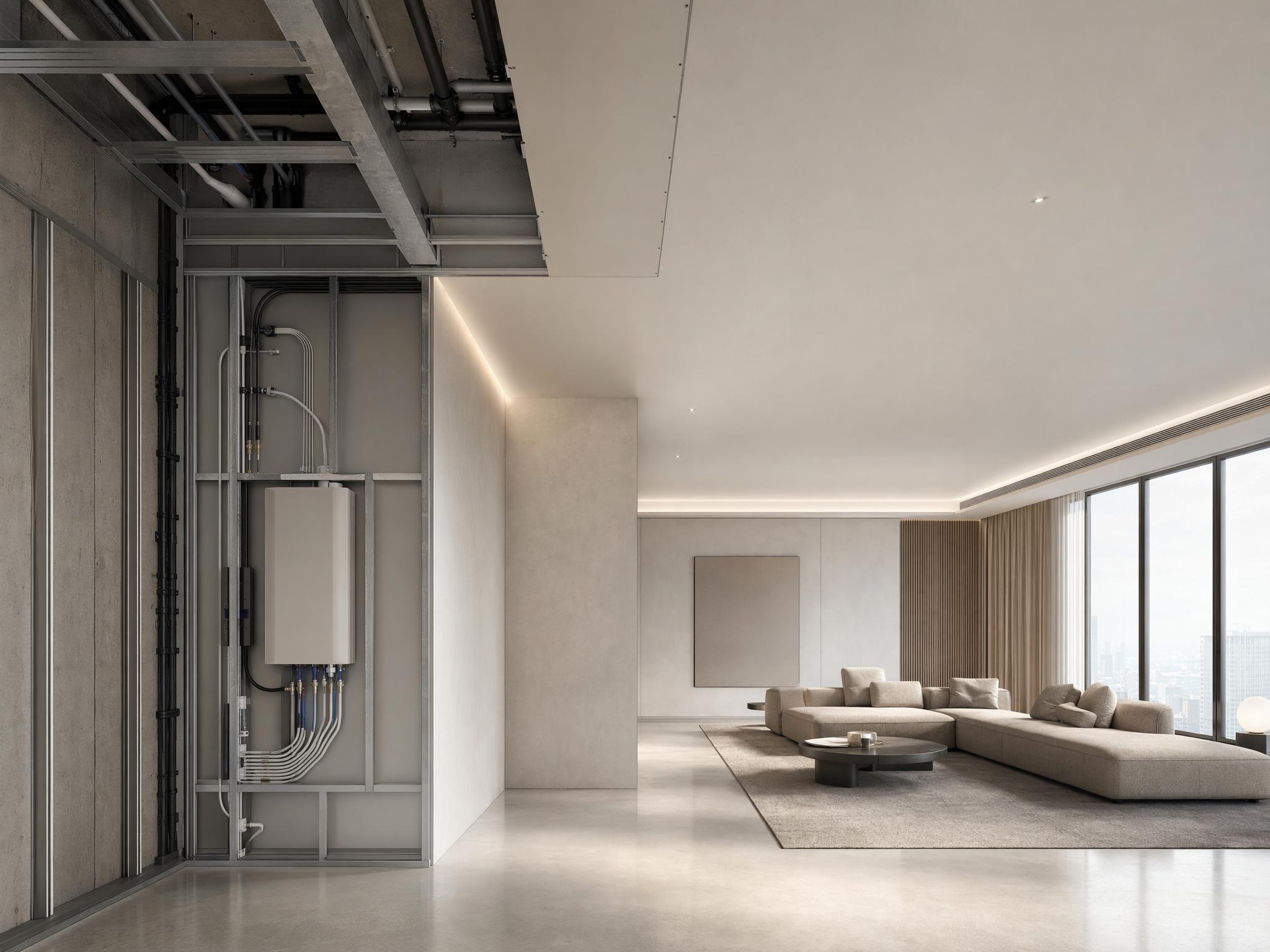

Первый этап выполняется до зашивки потолков и завершения отделочных работ. На этом этапе прокладываются трубопроводы высокого давления и слаботочные линии управления.

Трубопроводы могут прокладываться по потолку или стенам. При необходимости в перекрытиях и стенах выполняются отверстия, устанавливаются закладные элементы из металлопластика, после чего через них проводится трубопровод. Для защиты труб при прохождении через различные конструкции используются дополнительные защитные материалы — например, металлопластиковые или гибкие защитные трубы.

На этапе чернового монтажа важно учитывать расположение других инженерных систем. Оптимально выполнять работы по заранее согласованному сводному инженерному плану либо проводить монтаж в правильной последовательности с другими подрядчиками.

Так как трубопровод системы увлажнения имеет небольшой диаметр, чаще всего его удобно прокладывать после монтажа вентиляции и кондиционирования, поскольку эти системы используют более крупные воздуховоды и требуют больше пространства. При этом главное условие — завершить прокладку трубопроводов и коммуникаций до момента зашивки потолков и стен.

Также на первом этапе выполняется:

• подготовка выводов под датчики;
• устройство штроб при необходимости;
• установка заглушек вместо форсунок;
• гидравлические испытания трубопровода высокого давления.

После испытаний оформляется соответствующий акт, который подтверждает герметичность системы. Документ подписывается монтажной организацией и представителем заказчика.

После завершения первого этапа система остается подготовленной к дальнейшему монтажу, а специалисты ожидают окончания отделочных работ.

Второй этап выполняется после завершения основных отделочных работ — обычно на этапе сборки мебели и подготовки объекта к эксплуатации.

На этом этапе производится:

• установка центрального оборудования;
• подключение к электропитанию, водоснабжению и канализации;
• коммутация всех элементов системы;
• установка форсунок вместо временных заглушек;
• настройка оборудования;
• пусконаладочные работы и проверка всех зон увлажнения.

Во время пусконаладки специалисты выполняют необходимые настройки контроллера, проверяют работу датчиков, корректность управления зонами и проводят финальную настройку системы под параметры конкретного объекта.

Такое двухэтапное выполнение монтажа позволяет безопасно интегрировать систему увлажнения в объект любой сложности, избежать повреждения оборудования во время отделочных работ и обеспечить надежную работу системы после запуска.
