Трубопровод и фитинги: материалы, запас прочности и испытания

Одной из важнейших составляющих форсуночной системы увлажнения являются трубопровод и фитинги, которые соединяют все элементы системы в единую сеть. Именно от качества этих компонентов зависят надежность и безопасность работы оборудования.

Для профессиональных систем увлажнения используются только материалы с пищевым допуском. Они не выделяют вредных веществ, препятствуют накоплению загрязнений и развитию бактерий и микроорганизмов, а также обладают высокой прочностью, необходимой для работы под высоким давлением.

Мы применяем четырехслойный композитный трубопровод, конструкция которого сочетает сразу несколько материалов, каждый из которых выполняет свою задачу.

Внутренний слой изготовлен из тефлона (PTFE). Этот материал отличается очень гладкой поверхностью, благодаря чему практически не задерживает загрязнения. Вода, проходящая по трубопроводу, естественным образом смывает возможные частицы, поэтому внутреннюю поверхность можно назвать практически самоочищающейся. Кроме того, тефлон обладает пищевым допуском, абсолютно безопасен для здоровья и широко используется в пищевой промышленности, например, в качестве антипригарного покрытия кухонной посуды. Он не выделяет вредных веществ и сохраняет свои свойства в течение всего срока эксплуатации.

Следующий слой выполнен из арамидного волокна — материала, известного своей высокой прочностью. Именно его используют при производстве бронежилетов и других средств защиты. В трубопроводе арамидное волокно выполняет роль защитной прослойки между тефлоном и стальной оплеткой, предотвращая повреждение внутреннего слоя при работе под высоким давлением.

Третий слой представляет собой стальную оплетку. Она не позволяет тефлоновой трубке расширяться под давлением и многократно увеличивает общую прочность конструкции. Благодаря такому сочетанию материалов трубопровод имеет значительный запас прочности: при рабочем давлении 60–70 бар он выдерживает давление до 325 бар, что обеспечивает более чем четырехкратный запас надежности.

Снаружи трубопровод защищен полимерным покрытием, которое предотвращает механические повреждения и увеличивает срок службы всей системы.

Не менее важную роль играют и фитинги. Мы используем фитинги из пищевой нержавеющей стали марки AISI 306. Этот материал устойчив к коррозии, безопасен при контакте с питьевой водой и не выделяет вредных веществ. Несмотря на сложность обработки нержавеющей стали, современные технологии позволяют изготавливать детали с точностью до сотых долей миллиметра, что обеспечивает высокую надежность и герметичность соединений.

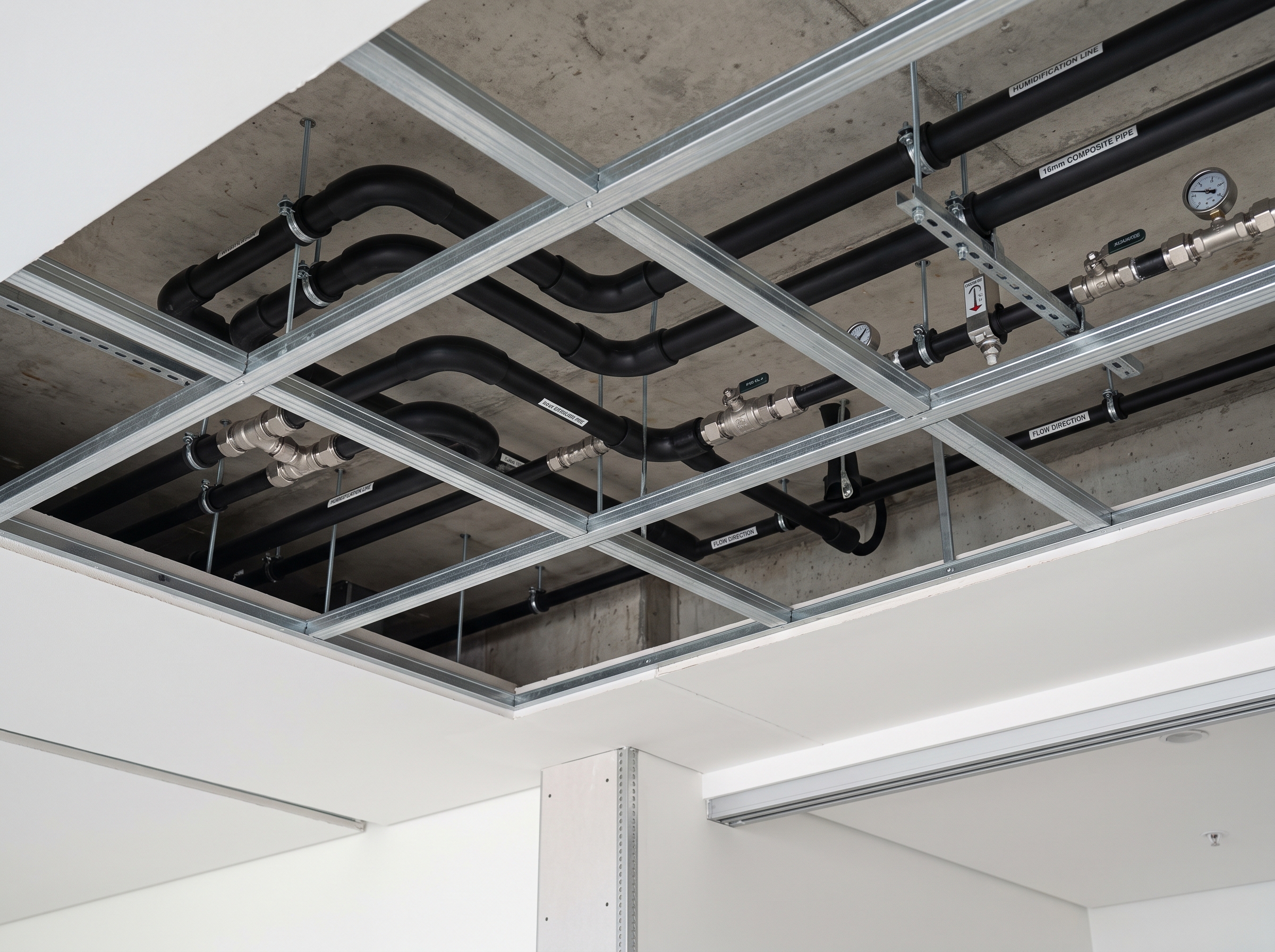

Особое внимание уделяется монтажу системы. Для соединения трубопровода с фитингами используются исключительно обжимные соединения. В отличие от резьбовых соединений, которые требуют обязательного доступа для обслуживания, обжимные допускается использовать при скрытом монтаже — например, в потолочном пространстве. Это позволяет отказаться от ревизионных люков, что особенно важно для современных интерьеров и высоко ценится архитекторами и дизайнерами.

После завершения монтажа каждая система проходит обязательные гидравлические испытания. Вместо форсунок устанавливаются специальные заглушки, после чего трубопровод заполняется водой и в нем создается давление, в два раза превышающее рабочее. Если рабочее давление составляет около 60 бар, то во время испытаний оно повышается до 120 бар. В таком режиме система выдерживается от одного до двух часов, что позволяет убедиться в полной герметичности всех соединений и отсутствии даже малейших утечек.

Важно отметить, что использование тефлонового трубопровода и компоненты из нержавеющей стали является одним из главных признаков профессиональной форсуночной системы увлажнения, предназначенной для жилых домов, квартир, офисов и других коммерческих помещений.

Если же в системе используются обычные пластиковые трубки, латунные или никелированные фитинги, а также резьбовые соединения, это, как правило, свидетельствует о применении более дешевых решений. Подобные компоненты часто заимствованы из промышленного или сельскохозяйственного оборудования и не рассчитаны на длительную эксплуатацию в современных жилых и общественных помещениях, где к надежности, безопасности и гигиеничности предъявляются значительно более высокие требования.
